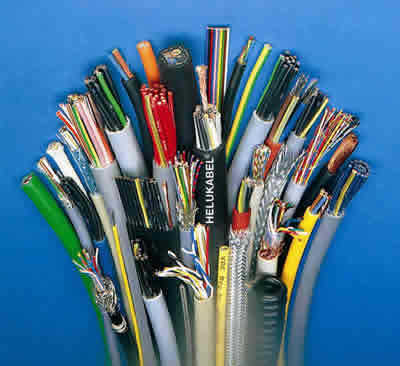

視頻信號傳輸一般采用直接調制技術、以基帶頻率(約8MHz帶寬)的形式，最常用的傳輸介質是同軸電纜。同軸電纜是專門設計用來傳輸視頻信號的，其頻率損失、圖像失真、圖像衰減的幅度都比較小，能很好的完成傳送視頻信號的任務。一般采用專用的SYV75歐姆系列同軸電纜，常用型號為SYV75-5(它對視頻信號的無中繼傳輸距離一般為300-500m);距離較遠時，需采用SYV75-7、SYV75-9甚至SYV75-12的同軸電纜(在實際工程中，粗纜的無中繼傳輸距離可達1km以上)。
也有通過增加視頻放大器以增強視頻的亮度、色度和同步信號，但線路中干擾信號也會被放大，所以回路中不能串接太多視頻放大器，否則會出現飽和現像，導致圖像的失真;距離更遠的采用光纖傳輸方式，光纖傳輸具有衰減小、頻帶寬、不受電磁波干擾、重量輕、保密性好等一系列優點，主要用于國家及省市級的主干通訊網絡、有線電視網絡及高速寬帶計算機網絡。而在閉路電視監控系統中，光纖傳輸也已成為長距離視音頻及控制信號傳輸的首選方式。
視頻信號也可以用雙絞線傳輸，這要用到雙絞線傳輸設備。在某些特殊應用場合，雙絞線傳輸設備是必不可少的。如：當建筑物內已經按綜合布線標準敷設了大量的雙絞線(標準中稱三類線或五類線)并且在各相關房間內留有相應的信息接口(RJ45或RJ11)，則新增閉路電視監控設備時就不需再布線，視音頻信號及控制信號都可通過雙絞線來傳輸，其中視頻信號的傳輸就要用到雙絞線傳輸設備。另外對已經敷設了雙絞線(或兩芯護套線)而需將前端攝像機的圖像傳到中控室設備的應用場合，也需用到雙絞線傳輸設備。
雙絞線視頻傳輸設備的功能就是在前端將適合非平衡傳輸(即適合75Ω同軸電纜傳輸)的視頻信號轉換為適合平衡傳輸(即適合雙絞線傳輸)的視頻信號;在接收端則進行與前端相反的處理，將通過雙絞線傳來的視頻信號重新轉換為非平衡的視頻信號。雙絞線傳輸設備本身具有視頻放大作用，因而也適合長距離的信號傳輸。對以上不同的傳輸方式，所使用的傳輸部件及傳輸線路都有較大的不同。
通信線纜一般用在配置有電動云臺、電動鏡頭的攝像裝置，在使用時需在現場安裝遙控解碼器。現場解碼器與控制中心的視頻矩陣切換主機之間的通信傳輸線纜，一般采用2芯屏蔽通信電纜(RVVP)或3類雙絞線UTP，每芯截面積為0.3mm2～0.5mm2。選擇通信電纜的基本原則是距離越長，線徑越大。例如：RS-485通信規定的基本通信距離是1200m，但在實際工程中選用RVV2-1.5的護套線可以將通信長度擴展到2000m以上。當通信距離過長時，需使用RS-485通信中繼器。
控制電纜通常指的是用于控制云臺及電動可變鏡頭的多芯電纜，它一端連接于控制器或解碼器的云臺、電動鏡頭控制接線端，另一端則直接接到云臺、電動鏡頭的相應端子上。由于控制電纜提供的是直流或交流電壓，而且一般距離很短(有時還不到1m)，基本上不存在干擾問題，因此不需要使用屏蔽線。常用的控制電纜大多采用6芯或10芯電纜，如RVV6-0.2、RVV10-0.12等。
其中6芯電纜分別接于云臺的上、下、左、右、自動、公共6個接線端，10芯電纜除了接云臺的6個接線端外還包括電動鏡頭的變倍、聚焦、光圈、公共4個端子。在閉路電視監控系統中，從解碼器到云臺及鏡頭之間的控制電纜由于距離比較短一般不作特別要求;而由中控室的控制器到云臺及電動鏡頭的距離少則幾十米，多則幾百米，對控制電纜就需要有一定的要求，即線徑要粗，如選用RVV10-0.5、RVV10-0.75等。
聲音監聽線纜一般采用4芯屏蔽通信電纜(RVVP)或3類雙絞線UTP，每芯截面積為0.5mm2。在沒有干擾的環境下，也可選為非屏蔽雙絞線，如在綜合布線中常用的5類雙絞線(4對8芯);由于監控系統中監聽頭的音頻信號傳到中控室是采用的點對點布線方式，用高壓小電流傳輸，因此采用非屏蔽的2芯電纜即可，如RVV2-0.5等。
監控線纜RVV選用標準
在以上的視頻監控的線纜中，我們看到，RVV線纜的使用非常的多。RVV全稱為：聚氯乙烯絕緣聚氯乙烯護套軟電纜。字母R代表軟線。當然R放V后面時候就是VR表示聚氯乙烯軟護套。都是執行GB/T。在RVV線纜在監控中的應用，我們對其的相關標準可以有一個個了解，在實際的安裝中可以看是否符合。
1、監控視頻線攝像機到監控主機距離≤100米，用75-3/64P視頻線。攝像機到監控主機距離≤200米，用75-3/96P視頻線。攝像機到監控主機距離≤300米，用75-5/96P視頻線。攝像機到監控主機距離≤500米，用75-5/128P視頻線。攝像機到監控主機距離≤800米，用75-5-1/128P監控視頻線。
2、云臺控制線云臺與控制器距離≤100米，用RVV6×0.5護套線。云臺與控制器距離>100米，用RVV6×0.75護套線。
3、鏡頭控制線采用RVV4×0.5護套線。
4、解碼器通訊線攝像機到監控主機距離≤200米,應采用RVVP2×0.5屏蔽線攝像機到監控主機距離≤500米,應采用RVVP2×0.75屏蔽線。
5、攝像機電源線攝像機的電源線要通過計算才可以得到合理的選配。 |
