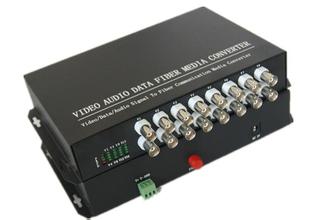

數字光端機在使用過程中，有時候會出現自己無法掌控的故障和問題，這就需要根據問題的實際情況來測試和判斷了。
1. 無視頻圖像，也無法對云臺控制
可能故障原因：視頻沒有輸入，數據線沒有接通。 測試方法：當視頻信號接入發射光端機時，相對應的視頻通道指示燈會亮，如不亮，說明視頻沒有正常輸入，檢查數據線的接法是否正確，如是485數據，請接1號接線柱（485A）和2號接線柱（485B）。光纖線路不通或衰減太大。測試方法：用光功率計可以直接測出光纖線路通斷及衰減情況。實測光功率如在－4dB—－21dB以內為正常。在不使用光功率計的情況下，可以通過觀察光端機指示燈的狀態識別線路通斷，在發射光端機不加任何視頻信號時，如果接收光端機所有的狀態指示燈均亮，則說明光纖線路不通或衰減太大，正常情況為如果發射機第一路接入視頻（指示燈亮），光纖線路正常連通時，接收機第一路的視頻指示燈也同時亮，其余燈不亮，同時也說明光端機自身工作正常。兩端光端機沒有正常供電。測試方法：檢測供電情況。發射機和接收機顛倒測試方法：發射機為T，視頻入為VIDEO IN，接收機為R，視頻出為VIDEO OUT。
2. 有視頻圖像，但無法對云臺控制
可能故障原因：光纖線路衰減到達臨界值。測試方法：用光功率計檢測，如果衰減在20dB以上，或光功率計測量值為－20dB左右。解碼器的撥碼地址是否和主控設備所選擇的地址選擇一致。測試方法：參照說明書，對照解碼器撥碼與主機選擇通道是否一致。主控設備的協議是否選擇和解碼器一致。測試方法：參照說明書，檢查協議是否一致。檢查數據線是否接反。測試方法：485的A和B以及TD總線的MS和GND是否接反，參照說明書的數據口定義。前端數據線的距離超過150米。測試方法：檢查前端監控點光端機距離解碼器的距離是否超過150米，如數據線過長，很可能會造成帶載能力不夠。一對光端機所接解碼器過多。測試方法：一對光端機所帶解碼器的數量不應超過光端機的視頻路數。
3. 視頻圖像出現花屏現象
滾屏、黑色條紋干擾、花屏等現象 可能故障原因：光纖線路衰減太大，可用光功率計測量。測試方法：用光功率計檢測，<－18dB為正常。光端機受到強信號源的干擾，如強電場、磁場等。測試方法：確認現場周圍是否有這樣的干擾源，挪動地點調試。光端機電源故障。測試方法：更換電源調試，并加裝穩壓電源，在主控室內，有條件的情況下，請加裝UPS電源。
4. 數據控制時有時無，或云臺自動旋轉
（485數據接口） 可能故障原因：485阻抗匹配不好，帶載過多或控制線距離過長（超過150米）或沒有按照總線制布線。測試方法：由于485協議對阻抗匹配的要求很高，所以在很多工程現場，由于施工布線的不同，阻抗匹配也不完全相同，請盡量采用總線方式連接解碼器，如選用星型接法，建議加裝TC-3001的485隔離器。
5. 某一路或幾路視頻圖像沒有，但可對云臺控制可能故障原因：輸入視頻信號不正常。測試方法：檢查發射光端機相對應的視頻輸入通道指示燈是否亮，如果視頻信號輸入正常，則對應指示燈會亮，如指示燈不亮，則說明前端信號源存在問題。
6.光端機接多個解碼器時，某些不能動
可能故障原因：不能動解碼器控制線接錯。測試方法：檢查控制線。不能動解碼器撥碼設置錯誤。 |
