1)橋架及線槽由廠家按要求加工好后,按照規定的時間進場,并經現場專業人員會同監理檢驗合格后方可使用。
2)作業條件：橋架及線槽的安裝,在其安裝部位的裝修工程完成后,即可進行。吊頂內橋架安裝應在吊頂之前進行。
3)工藝流程：設備進場檢查→彈線定位→支、吊架安裝→橋架及金屬線槽的安裝與調整→保護地線安裝。

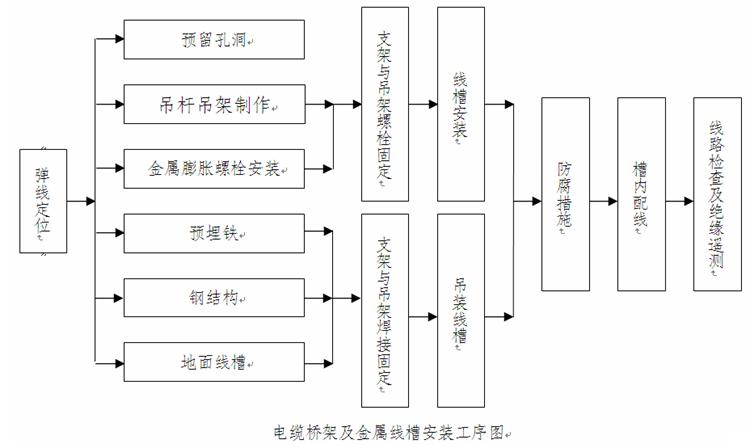

4)安裝工序如下圖所示。
5)線槽安裝應按圖紙要求先行放線,以便確定線盒位置和線槽合理走向,作出標記,再以土建標高線為基準確定標高,然后在將線槽進行組裝就位,調整固定。
6)電線槽以1.25~1.5m的間距支撐于墻上或懸掛在頂板上,并敷設保持垂直和水平。
7)金屬線槽內敷設的導線或電纜不應有接頭,接頭應在接線箱內。垂直、傾斜或槽口向下敷設金屬線槽時,應有防止導線或電纜移動的措施。金屬線槽的連接不得在穿過樓板或墻壁等處進行。
8)電線管與電線槽連接使用鍍鋅的連接管箍或黃銅套筒。
9)線槽安裝要求。
a.線槽的接口應平整,接縫處應緊密平直,槽蓋蓋上后應平整無翹角,出線口位置正確,不容許將穿過墻壁的線槽與墻上的孔洞一起抹死。
b.線槽進行交叉、轉彎、丁字連接時,應采用單通、二通、三通、四通、或平面二通、平面三通等進行變通連接,導線接頭處應設置接線盒或將導線接頭放在電氣器具內。
c.線槽與盒、箱、柜等連接時,進線和出線口等處應采用抱腳連接,并用螺絲緊固,末端應加裝封堵。建筑物的表面如有坡度時,線槽應隨其坡度變化。待線槽全部敷設完畢后,應在配線之前進行調整檢查。確認合格后,再進行槽內配線。
d.線槽經過建筑物的變形縫時,線槽本身應斷開,槽內用內連接板搭接,不需固定,保護地線和槽內導線均應留有補償余量。
e.敷設在豎井、吊頂、通道、夾層及設備層等處的線槽應符合《高層民用建筑設計防火規范》(GB50045-1995)的有關防火要求。
10)電纜托盤水平敷設時的距地高度一般不低于2.5m,垂直敷設時不低于1.8m,低于上述高度時應加金屬蓋板保護,但敷設在電氣專用房間內除外。
11)電纜托盤敷設時,其層間距離一般為：控制電纜間不小于0.2m,弱電電纜與電力電纜間不小于0.5m,如有屏蔽蓋板可減少到0.3m,橋架上部距頂棚或其他障礙物不小于0.3m。
12)線槽連接必須用配套的連接件連接,所有螺絲必須有平墊、彈簧墊,螺栓應緊固,螺母應在外側(監理應該檢查是否把螺母裝在了里側),接頭處的牢固度必須能滿足安裝負荷的承重力。線槽與線槽間連接必須有接地專用連接片(這一點往往被忽略,而代之以跳線),保證有良好的接地保護,所有安裝線槽不允許有毛刺、毛邊。
13)電纜線槽與各種管道平行或交叉,其最小凈距應符合下表的規定。
電纜線槽與各種管道平行或交叉的最小凈距
|
管道類別 |
平行凈距(m) |
交叉凈距(m) |
|
一般工藝管道 |
0.4 |
0.3 |
|
具有腐蝕性液體或氣體管道 |
0.5 |
0.5 |
|
熱力管道 |
有保溫層 |
0.5 |
0.5 |
|
無保溫層 |
1.00 |
1.00 |
14)電纜線槽不宜敷設在腐蝕性氣體管道和熱力管道的上方及腐蝕性液體管道的下方,否則應采取防腐隔熱措施。
15)支架的安裝好壞決定線槽安裝質量的好壞,所有吊桿件要先調正,安裝吊桿的直徑必須滿足線槽的承載負荷,膨脹管一定要用相應的鉆頭去打孔,且必須膨脹。所有附件需經熱鍍鋅處理。
16)所有安裝線槽的水平或垂直度,允許偏差不應超過5mm,橫平豎直。
17)待線槽檢查調整合格后,按照各線槽的用途進行防火處理和刷色標漆。
18)線槽內敷設的導線按回路綁扎成束(這一點往往被忽略),排放整齊,側裝和倒掛的線槽內加用綁線,將各束捆扎后,壓在線槽的固定螺絲上,以防導線下垂。
19)當暗裝線槽敷設在現澆混凝土樓板內,樓板厚度不應小于20Omm；當敷設在樓板墊層內時,墊層的厚度不應小于70mm,并避免與其他管路相互交叉。
