| 1)作業條件：管內及金屬線槽配線應在配管工程或線槽安裝工程配合土建結構施工完畢后進行。在穿線前應將管內及線槽內積水和雜物清理干凈。
2)按照施工規范要求,強電的電源相線、零線及保護地線顏色應加以區分：
a.相線----黃、綠、紅色。
b.零線----淡藍色。
c.保護地線----黃綠雙色。
3)強電穿線完畢后,應對線路作絕緣搖測,選用100OV、0~100OMΩ的絕緣電阻測量儀(搖表),照明線路絕緣電阻值不小于0.5MΩ,動力線路絕緣電阻值不小于1MΩ。

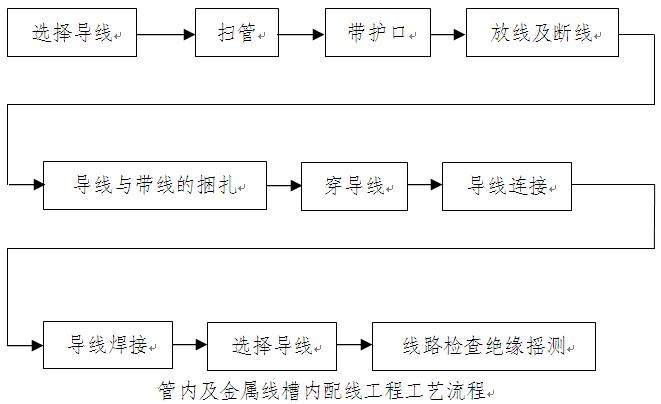

4)工藝流程如下圖所示。
5)電纜、導線的規格、型號、質量必須符合設計及規范要求。
6)纜線敷設時應置于放線架或放線車上,光纖應采用牽引機。光纜牽引頭應做好技術處理,牽引力加于加強芯上,且不超過150㎏,牽引速度不超過10m/min,一次牽引長度不超過1km,在橋架線槽伸縮接口處應作3~5個"S"彎,并每處預留0.5m。
7)所有線槽及管路安裝完畢,應進行清理,潮濕或彎較多的管路要先用滑石粉噴吹。
8)鋼管在穿線前,應首先檢查管口和護口是否整齊完好,如有遺漏或破損,均應補齊或更換,方可進行穿線作業。在無護口的情況下進行穿線,將會損傷導線絕緣,降低線路的絕緣強度,甚至造成短路。
9)同一回路的導線必須穿于同一管內,進入配電箱的導線必須按回路標識。在導線連接時往往出現如下質量通病：剝除絕緣層時損傷線芯：焊接時,焊料不飽滿,接頭不牢固；多股導線連接設備、器具時未用接線端子；壓頭時不滿圈,不用彈簧墊圈,造成接點松動。為了防止這種現象的發生,應該注意做到,剝切導線塑料絕緣層時,應用專用剝線鉗,剝切橡皮絕緣層時,刀刃禁止直角切剖,要以斜角剝切；多股導線與設備、器具連接時,必須壓接線鼻子,而且壓接時必須加彈簧墊；所有電器用的連接螺栓、彈簧墊圈必須鍍鋅處理,不允許將多股線自身纏圈壓接。
10)纜線外徑總截面不應超過線槽和管內面積的40%；控制接線盒、插座盒內纜線的預留長度不少于15cm。
11)綜合布線系統在線槽內布放大對數線纜時,用線箍將其固定在線槽內橫穿的圓鋼上,保證大對數線纜垂直方向上不出現位移。
12)大對數電纜的曲率半徑不小于電纜直徑的10倍；光纖的曲率半徑不小于光纜直徑的20倍。
13)敷設光纖時不得出現小圈,軟光纖與其他纜線交叉時應穿塑料管保護。
14)穿入管內的導線不應有接頭,導線的絕緣層不得損壞,導線不得絞擰。
15)分線應按色譜順序,不得將每組芯線的互絞打開,防止出現鴛鴦對。
16)當端子板(或接續模塊)呈豎向安裝時,面向端子板,左面為電纜面,右面為跳線面。橫向安裝時,下面為電纜面,上面為跳線面。
17)每根芯線在端子上繞接的圈數為：線徑0.4~0.5mm時是6~8圈；線徑0.6~1.Omm時是4~6圈。
18)按照電纜色譜和每孔芯線數進行穿線,穿線過程中注意保留標簽,預備線對穿過穿線板的最后一孔,折入穿線板內。
19)導線的連接,不應降低導線的機械強度及絕緣強度,不應增加導線的電阻值。
20)電纜剖頭處應平齊,不得損傷芯線的絕緣。繞接必須使用繞線槍。
21)卡接芯線時必須使用產品專用工具,芯線宜成組嵌入卡接模塊的線槽中,在確認色譜正確、長度適宜后,一次性逐根卡接入槽。
22)線路連接處理后,應進行認真檢查,測試線路總損耗,并做好記錄。
23)光纜進入進線室后,預留長度：外線為1Om,室內5~10m。
24)光纜引上不能光靠最上層拐彎部位受力固定,而應分散固定,沿爬梯引上,并適當綁扎。光纜在爬梯上,其可見部位應在每支橫鐵上用粗細適當的麻線綁扎。
25)對無鎧裝光纜,每隔幾檔襯墊膠皮后扎緊,拐彎受力部位,需套膠管保護。
26)光纜進光配線架光纜終端盤前,埋式光纜在進架前將鎧裝層剝除；松套管進光纖板后剝除。
27)光纜開剝前,先截除多余光纜,包括受潮和受傷部分。
28)用專用工具剝光纜護套,避免損傷線芯,除采用切割后拉出護套的方法外,有撕裂繩的光纜可借助撕裂繩來開剝電纜。
29)光纜開剝尺寸可因更換接頭盒的型號變動,加強芯的預留長度最好待光纜與預留盤等連接固定后再確定；松套管的截留長度在進入預留盤時確定,切割點應在人口固定卡內側10mm處。
a.開啟式接頭盒：適用于光纜和束管式光纜的接續,光纜必須從兩端進入接線盒。加強芯的預留長度參考值為65mm。
b.半開啟式接頭盒：適用于松套層絞式管道光纜和埋式光纜的接續,最佳選型為松套層絞式。光纜可從兩端進入接線盒,也可從一端進入。加強芯的預留長度參考值為75mm；光纜松套管的截留長度在20Omm左右。
30)接頭盒各開口部位應放置密封膠條和膠帶,封裝時應根據受力均衡原則分多次逐個擰緊每個螺絲。保證良好的密閉性和電氣及光學性能。
31)光纖傳輸系統應使用標準單元光纜連接器(ST),端接光纜交接單元。安裝固定連接器需借助于ATC卷曲工具卷曲連接器的卷曲膠管；用光纖連接磨光機在玻璃板上作8字形運動來磨光薄膜。
32)用光纖連接裝置(LIU)端接光纖和跨接線光纜,LIU互連單元其面板有光纖耦合器,可端接ST連接器。
|
