紅外對射的安裝方法詳解
一、紅外對射探測器的安裝比起被動紅外探測器而言，難度要大一點，但也只是略微復雜而已。但是只要您對接線方式、位置確定、調試應該有足夠的了解，并參照說明書謹慎進行，相信不會有問題。

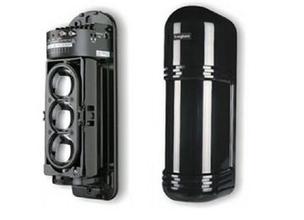

紅外對射探測器主要由防護蓋、安裝座、防拆開關、紅外透光片、電路板、界線座、調整開關、外殼等組成，并沒有想象的復雜。我們在安裝前，最好能按照設計圖用鉛筆或其他工具實現畫好安裝的位置（或把紅外對射探測器放在安裝地勾畫出輪廓），再用水平儀或其他工具確定安裝位置，保證安裝的精度和美觀。
紅外對射探測器的安裝方式
① 支柱式安裝：比較流行的支柱有圓形和方形兩種，早期比較流行的是圓形截面支柱，現在的情況正好反過來了，方形支柱在工程界越來越流行。主要是探測器安裝在方形支柱上沒有轉動、不易移動。除此以外，有廣泛的不銹鋼、合金、鋁合金型材可供選擇也是它的優勢之一。在工種上的另外一種做法是選用角鋼作為支柱，如果不能保證走線有效地穿管暗敷，讓線路裸露在空中，這種方法是不能取的。
支柱的形狀可以是"1"字形、"z"字形或者彎曲的，由建筑物的特點及防盜要求而定，關鍵點在于支柱的固定必須堅固牢實，沒有移位或搖晃，以利于安裝和設防、減少誤報。
② 墻壁式安裝：現在防盜市場上處于技術前沿的主動紅外線探測器制造商，能夠提供水平180°全方位轉角,仰俯20°以上轉角的紅外線探測器，如aleph主動紅外線探測器ha、abt、abf系列產品，可以支持探頭在建筑物外壁或圍墻、柵欄上直接安裝。
紅外對射探測器安裝的一般原則
設置在通道上的探測器，其主要功能式防備人的非法通行，為了防止寵物、小動物等引起誤報，探頭的位置一般應距離地面50 m以上。遮光時間應調整到較快的位置上，對非法入侵作出快速反應。
設置在圍墻上的探測器，其主要功能是防備人為的惡意翻越，頂上安裝和側面安裝兩種均可。
頂上安裝的探測器，探頭的位置應高出柵欄，圍墻頂部25 m，以減少在墻上活動的小鳥、小貓等引起誤報。四光束探測器的防誤報能力比雙光束強，雙光束又比單光束強。
側面安裝則是將探頭安裝在柵欄，圍墻靠近頂部的側面，一般是作墻壁式安裝，安裝于外側的居多。這種方式能避開小鳥、小貓的活動干擾。
每一種方式都又他們自己的優點或缺陷，工程商對每一種安裝方式都又他們自己的偏愛。用戶應根據自己建筑物的特點和防盜要求加以選用。
紅外對射安裝特別提醒
1．線路絕對不能明敷，必須穿管暗設，這是探測器工作安全性的最起碼的要求。
2．安裝在圍墻上的探測器，其射線距墻沿的最遠水平距離不能大于30 m，這一點在圍墻以弧形拐彎的地方需特別注意。
3．配線接好后，請用萬用表的電阻檔測試探頭的電源端①、②端子，確定沒有短路故障后方可接通電源進行調試。
紅外對射的接線方法
電源按正負極性接入，你可以把所有的有線探測器報警輸出部分看成一個開關，一般有3個接線端子com（公共）/n.c（常閉）/n.o（常開），我們經常用到的是com和n.c，接報警主機的報警報警輸入端。如果報警主機有防破壞線尾電阻，線尾電阻一定要接在探測器上，不要接在主機一端，否則會失去防破壞功能。
有線報警主機帶的電阻稱為“線尾電阻”，顧名思義要接在線路的尾端，即：探測器上。起防破壞功能，短路、斷路都會報警。千萬不要直接接在主機上，否則，廠家不如焊在線路板上了。很多初學者會犯類似的錯誤。希望引起注意。
紅外對射探測器的工程調試
（一）投光器光軸調整
打開探頭的外罩，把眼睛對準瞄準器，觀察瞄準器內影響的情況，探頭的光學鏡片可以直接用手在180°范圍內左右調整，用螺絲刀調節鏡片下方的上下調整螺絲，鏡片系統有上下12°的調整范圍，反復調整使瞄準器中對方探測器的影響落入中央位置。
在調整過程中注意不要遮住了光軸，以免影響調整工作。
投光器光軸的調整對防區的感度性能影響很大，請一定要按照正確步驟仔細反復調整。
（二）受光器光軸調整
第一步：按照"投光器光軸調整"一樣的方法對受光器的光軸進行初步調整。此時受光器上紅色警戒指示燈熄滅，綠色指示燈長亮，而且無閃爍現象，表示套頭光軸重合正常，投光器、受光器功能正常。
第二步：受光器上有兩個小孔，上面分別標有"+"和"－"，用于測試受光器所感受的紅外線強度，其值用電壓來表示，稱為感光電壓。將萬用表的測試表筆（紅"+"、黑"－"）插入測量受光器的感光電壓。反復調整鏡片系統使感光電壓值達到最大值。這樣探頭的工作狀態達到了最佳狀態。
注意事項：四光束探測器有兩組光學系統，需要分別遮住受光器的上、下鏡片，調整至上、下感光電壓值一致為止。較古老的四光束探測器兩組光學系統是分開調節，由于涉及到發射器和接受器兩個探頭共四個光學系統的相對應關系，調節起來相當困難，需要特別仔細調節，處理不當就會出現誤報或者防護死區。abf四光束探測器已把兩個部分整合為一體調節，工程施工容易多了。
（三）遮光時間調整
在受光器上設有遮光時間調節鈕，一般探頭的遮光時間在50m/s ~ 500m/s間可調，探頭在出廠時，工廠里將探頭的遮光時間調節到一個標準位置上，在通常情況下，這個位置是一種比較適中的狀態，都考慮了環境情況和探頭自身的特點，所以沒有特殊的原因，也無須調節遮光時間。如果因設防的原因需要調節遮光時間，以適應環境的變化。一般而言，遮光時間短，探頭敏感性就快，但對于像飄落的樹葉、飛過的小鳥等的敏感度也強，誤報警的可能性增多。遮光時間長，探頭的敏感性降低，漏報的可能性增多。工程師應根據設防的實際需要調整遮光的時間。
紅外對射探測器與報警主機的連接
探頭設定后，將防拆開關接入防區輸入回路中，聯線完畢，蓋上探頭的外殼，擰緊緊固螺絲。要求在防盜主機上該防區警示燈無閃爍、不點亮，防區無報警指示輸出。表示整個防區設置正常。否則，要對線路進行檢查，對探頭進行重新調試，重新對防區狀態進行確定。
紅外對射探測器性能測試
防區工作狀態正常后，應根據設防的要求，用與防范相似的所有可能尺寸，形狀的物體，用不同的速度、不同的方式遮擋探頭的光軸，在報警現場用無線對講機與控制中心聯系，檢驗報警情況是否正常，同時要仔細留心報警主機上有沒有閃動或不穩定狀態。以免給報警系統留下隱患。我們口頭上把這個過程稱為發炮試驗。做發炮試驗的目的就是要測試防區能否具有正常報警的能力，測試防區防護的范圍是否能達到預定的要求，是否存在防護死區。
紅外對射探測器的日常維護
探測器在日常工作中，由于長期工作在室外，因此不可避免地受到大氣中粉塵、微生物以及雪、霜、霧的作用，長久以往，在探測器的外壁上往往會堆積一層粉塵樣的硬殼，在比較潮濕的地方還會長出一層厚厚的蘚苔，有時候小鳥也會把排泄物拉到探測器上，這些東西會阻礙紅外射線的發射和接受，造成誤報警。所以必須每隔一段時間進行維護，通常一個月左右蘸上清潔劑清洗干凈每一個探測器的外殼，然后擦干。除了清潔探測器外殼，每隔一個月要做一次發炮實驗，檢驗防盜系統的報警性能。 |
