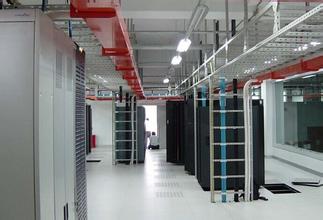

一、在綜合布線系統工程中應注意的幾個問題：
1.關于傳輸速率和傳輸頻率
傳輸速率和傳輸頻率是兩個概念，往往混淆。PDS能支持的傳輸速率是傳輸信息的速度，即每秒傳輸?shù)谋忍財?shù)(每個二進制數字稱為1比特)，其單位為：bps或b/s，它的公式為：R=(1/T)log2Nbps。
式中T為一個碼元的持續時間;N為一個碼元的可能取值數，對二進制N=2，對四電平信號，每個碼元有4個取值故N=4。
傳輸信號的頻率為Hz=V·λ單位為赫芝。
式中V---電波傳播速度，λ---波長。
bps與Hz在PDS中一般不相等，這和編碼方式有關，如ATM的155Mbps是數據速率，根據編碼方式它的傳輸信號頻率小于80MHz,(所以目前使用的5類UTP是可以支持ATM的)。
目前電纜的理論測試標準只規定到100MHz,超過該值是沒有標準的。
2. 不能用網絡測試來檢驗電纜的性能。
有些工程單位實施PDS布線后不進行認證測試，而是在網絡調試過程中去進行檢驗。當網絡連通時，就認為所安裝的電纜是合格的。這種作法不僅是錯誤的，而且是十分危險的。因為網絡調試時網絡的流量很低(以太網標準其最大利用率為30%)，此時用戶感覺不到有問題，但當網絡流量很高時，就可能出現很難上網的情況。能運行10Base-T并不代表運行100Base-T也行。網絡調試可以連通并不表示該電纜符合安裝標準，也不表示該電纜在網絡正常運行時可以準確無誤地工作。
計算機的七層協議模型為物理層、數據鏈路層、網絡層、運輸層、會話層、表示層、運用層。而PDS是計算機七層協議中最低層，也是最關鍵層--物理層。在計算機網絡所發生的故障中，70%來自物理層，因此，對PDS布線后不認真進行認證測試，將后患無窮。
3.電纜不等于電纜鏈路（Link）
在TSB-67標準(五類雙絞線認證測試標準)中，特別強調了鏈路不等于電纜。所謂電纜鏈路是指一個電纜的連接，包括電纜、插頭、插座還包括跳線架、耦合器等。不同的標準規定了不同的鏈路，在TSB-67中規定了：基本鏈路(Basiclink)、通道鏈路(Channel)。電纜只是鏈路中的一部分，不能把電纜能支持155bps速率，誤認為是鏈路達到這個能力。
4. 在一根8芯雙絞線中不能同時傳輸不同性質的信號。
有一些工程公司為用戶設計水平子系統時，僅使用一根8芯雙絞線和單孔插座(3類或5類)，使用分線適配器(如AT&T400K)同時提供語音和數據的傳輸，這是一種錯誤的設計，這種設計會帶來兩個嚴重后果：①分線適配器(如400K)實際上是將一個單孔8芯插座，分成兩個插孔，一個是8芯(RJ45)插孔，另一個是6芯(RJ11)插孔,8芯插孔的4、5芯與6芯插孔的3、4芯連在一起。這種情況只適用于IBM終端和一部電話的連接，而不適用于RS-232和TUKEN-RJNG。因為數據連接和電話連接都要使用4、5兩芯，故發生沖突且電話的高電壓和電流要損壞計算機網絡接口。
②電話系統對數據線的連端干擾。用戶在使用此種系統的初期，根本無法感知這種潛在的錯誤，因為對計算機網絡而言，ISO/OSI規定，網絡的低層必須向高層提供無差錯的服務，所以當網絡線上出現錯誤時，它一定要通過重發等措施來為高層提供一個無差錯的傳輸，如果要發現這種錯誤，必須使用網絡規程分析儀才能夠發現這種因布線設計錯誤而造成的網絡傳輸問題。同一根8芯雙絞線中同時傳輸語音、數據時，因現在電話系統使用的仍是模擬電話，電話振鈴時，線路上將出現較高的交流電壓，(有時大約高達90V)，這樣的線路對緊挨著的數據線，必然產生“串音”，(Cross-Talk),這在高速數據傳輸?shù)膱龊嫌葹槊黠@。串音對數據傳輸?shù)挠绊懯亲畲蟮模桓�中各對線之間都傳輸數據時尚且會產生較大的串音，更不用說傳輸兩種不同性質的信號了。在許多規范中規定：同一根纜線中不要傳輸不同性質的信號。因此，這種設計和連接實際上是降低了用戶對系統投資的價值，使用戶在不知不覺中遭受了損失。
5．防止將綜合布線系統工程庸俗化。
一些單位并沒有真正掌握PDS的設計原理，更沒有吃透它的傳輸理論，便簡單的認為PDS是一項技術含量不高的工作，不認真進行系統分析與設計，施工更是馬馬虎虎、不管系統建成后其性能如何，只要信號導通就行，給用戶潛伏了巨大隱患，致使有的地方目前已建成的PDS系統中真正合格的只有20%，存在不同問題的50--60%，還有20%左右質量低下，究其原因即是把綜合布線系統工程庸俗化了。
在施工中，不按規程施工，很容易破壞雙絞線的平衡傳輸特性，造成駐波點，該用金屬管線的改用PVC，該接地的不接地等等，尤其屏蔽系統施工，要求甚嚴，一小點疏忽釀成全系統開路，得不償失。
二、布線施工
1 綜合布線系統主要施工工序的注意事項
綜合布線系統工程主要施工工序：剔槽預埋施工部分、穿接校線施工部份、設備安裝部分、調試初驗部分。
1.1剔槽預埋施工部分。①查閱施工現場的相關管網圖，確認開槽埋管的正確位置。②對于小口徑的PVC管彎管時應用彎管彈簧彎折，彎曲半徑大于6倍管徑。③對墻面隱蔽預埋管路，應做到圖紙所標點位位置，誤差距離不得超過150mm。④墻面預埋管路應垂直于地面，不得斜拉管路。⑤對有弱電井部分，管子出口應排列整齊，所留長度相等。⑥所有PVC管預埋，在管口處均應用防水膠帶包嚴，并做標記，利于找管。⑦終端暗盒預埋時應做到與水電暗盒標高一致，以水平黑線向下700mm，但實際安裝時應多和水電協調暗盒標高。
1.2 穿接校線施工部份。①鐵絲拉線時，用力要均勻，防止拉斷線。②整卷線在穿線前必須用萬用表檢查是否有斷線。③終端盒接線宜留長度為200mm。④穿線后及時用萬用表檢查線路的通斷情況。⑤跨施工階段的線路應做到每星期檢查一次。⑥用萬用表查線時應在歐姆檔1*10檔位以下測線，同時對每根線進行短路、開路測試，對多芯線的檢測，應進行每根線間的交叉測量，確保線路通暢，無短路現象。⑦每根線要在兩端頭用白膠布注明線號、樓層號，并在圖紙上注明。⑧弱電井內的線應分線號，分線材類別纏繞整齊。⑨采用接線端子時，接線應牢固，無松脫現象。
1.3 設備安裝部分。①施工前應對所安裝的設備外觀、型號規格、數量、標志、標簽、產品合格證、產地證明、說明書、技術文件資料進行檢驗，檢驗設備是否選用廠家原裝產品，設備性能是否達到設計要求和國家標準的規定。②認真閱讀設備安裝說明書，做到心中有數。③由專業技術工程師指導施工人員進行樣榜施工。④設備通電運行一前必須仔細檢查線路情況，避免短路燒壞設備。⑤設備安裝端正，保持表面清潔。⑥嚴格按照設備接線圖進行接線。⑦所有設備應設接地端子，并良好連接接入大樓接地端排。⑧設備通電由專業項目負責人把關，確保萬無一失。⑨設備安裝位置應符合設計要求，便于安裝和施工。
1.4 調試初驗部分。系統調試初驗是按照國家、國際相關標準和規范，對各子系統實施質量的檢驗測試，防止由于偶然性和異常性原因產生的質量問題的積累和延續，借助初驗資料分析，及時發現操作者、施工機具、設備材料、施工方法、操作環境及管理上的問題，以及系統整體運行及與其它應用程序的配合狀況，及時采取措施糾正或改進，保證項目質量符合設計要求。
三、綜合布線系統中布線技術的問題研究
在綜合布線工程的施工中雙絞線纜是工程中造價占大頭的部分，同時它也是整個布線工程的關鍵所在。但是在技術的角度上來考慮，對每一條線纜即每一個鏈路通道要求這條雙絞線從端到端(從配線架到模塊)是足長的，中間是沒有斷路的。可作為施工方在施工過場中為了節約成本希望盡量的不去浪費線，盡量的節約成本，這樣在施工過程中就有可能發生部分的信息點線的不夠長，而部分的信息點的線又超長很多，這樣既沒有達到技術上要求端到端是足長而中間沒有斷路的要求，同時也沒有達到節約線纜的雙贏目的。出現這個問題的原因總結如下：
①施工方管理人員給施工放線人員強調要節約線纜，在這個原則的指導下，如果放線的施工人員經驗不夠的話，往往容易造成線纜放短，有時就短那么一點點，但沒有經驗的施工人員不要求他們節約用線的時候，可能一條鏈路通道管理區和工作區兩端加起來會多放20到50米線，而這多放的線頭完全是浪費。
②造成這個原因還有就是施工不規范，沒有按照流程來做。a.一般施工流程是從管理區到工作區整個鏈路通道全程貫通、確定后才應該開始放線。也就是管理區的端接配線架的管理機柜的放置位置確定了位置、機柜的大小確定、配線架安裝的位置確定。b.水平區的線纜走向和安裝位置確定(就是吊頂內的水平橋架或者明裝的線槽)。c.進入工作區的穿墻洞眼位置確定。d.工作區的墻面管道位置確定。e.工作區的點位確定(也就是端接模塊的位置)。也就是從配線架到模塊整個通道確定后才應該開始放線。但是往往在施工過程中由于管理間是一個大房間，里面的設備等無法確定擺放、水平部分在彎道的地方無法確定、工作區房間有時由于不能開門而不能確定點位的具體位置等等，在一些因數沒有確定下來后就開始放線，這樣就導致線纜放短不符合要求的情況發生，或者是線纜放長而浪費的情況發生。
③現場施工管理人員在施工前要進行技術交底和圖紙交底。施工督導在施工之前要將放線的技術要求以及現場情況和施工人員交代清楚，同時要將管道圖紙和走線圖紙明確并給工人講解。
④施工人員要盡量使用有一定施工經驗的人，不要使用馬路工人或者從未做過的陌生人員。
⑤嚴格要求施工流程來施工，也就是從放線的起點到末端的全程管道貫通和位置確認后才能開始放線。
⑥現場督導人員應及時和甲方、具體施工人員進行協調。及時解決有問題的地方，使每個環節落實確定后再實施。
⑦隨時查驗、糾正。
四、結束語
總之，目前綜合布線的需求已在建筑物智能化市場上形成氣候，綜合布線不僅進入到大的智能建筑，且已進入智能住宅。綜合布線是智能建筑的基礎工程。基礎不牢“天崩樓塌”之事就可能發生。這不是危言聳聽!綜合布線工程的質量管理是一個系統過程，在實施過程中，應創造必要的資源條件，使之與項目質量要求相適應。 |
