眾所周知，傳統的LC布線系統已經無法滿足40G或100G數據中心高速率和高密度的需求。在這種情況下，誕生了兩種新的連接方式——Base-8和Base-12 MTP/MPO布線系統。那么，什么是Base-8和Base-12 MTP/MPO布線系統呢？在MTP布線系統中，該如何選擇呢？本文將為您一一解答。
注：MTP®是US Conec的注冊商標。這是US Conec用來描述連接器的術語。American Conec MTP產品完全符合MPO標準。 因此，MTP連接器是MPO連接器的一種。
什么是Base-8 MTP/MPO布線系統？
Base-8 MTP/MPO光纖跳線是極性為B的固定的MTP主干跳線，它使用了基于8根光纖的MTP連接器來增加光纖鏈路，8芯連接能輕松實現主干網光纖的100%全部利用，也不會產生其他損耗。此外，其布線也更加簡單、靈活。8芯，16芯和24芯的主干線纜都屬于Base-8 MTP/MPO布線系統，但12芯的主干線纜不屬于Base-8 MTP/MPO布線系統。
Base-8 MTP/MPO布線系統可以輕松地用于2芯布線系統，因?yàn)閿?shù)字8可以被數字2整除。例如，可以將基于8根光纖的MTP/MPO光纖跳線輕松轉換為4個雙工LC跳線。當然，您也可以使用MTP-LC光纖配線盒之類的其他解決方案來實現從Base-8 MTP/MPO布線系統向2芯布線系統的轉換。
什么是Base-12 MTP/MPO布線系統？
Base-12 MTP/MPO光纖跳線是主干網中極性為A的非固定MTP線纜。它使用了基于12根光纖的MTP連接器來增量光纖鏈路。

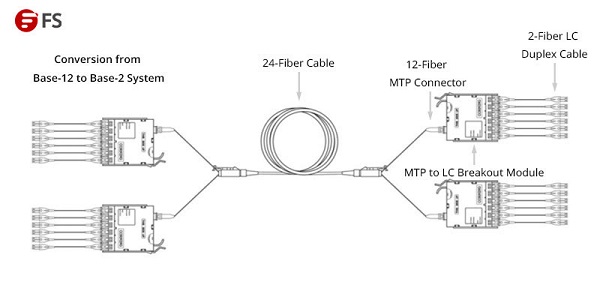

同樣，1Base-12 MTP/MPO光纖跳線也可以輕松地用于2芯光纖布線系統，因?yàn)閿?shù)字12也可以被數字2完全除盡.下圖顯示了使用MTP-LC分支模塊從Base-12 MTP/MPO光纖布線系統到2芯光纖系統的轉換。
Base-8和Base-12 MTP/MPO布線系統：該如何選擇？
Base-12 MTP/MPO光纖布線系統已經為數據中心行服務了近20年。在這個過程中，Base-12 MTP/MPO光纖布線系統的部署呈增長趨勢。 但是，隨著交換機，服務器和存儲器制造商在其設備中使用的光模塊逐漸從10G變?yōu)?0G和100G，甚至高達400G，因此，對Base-8 MTP/MPO光纖布線的連接需求變得越來越明顯。
綜上所述，我們可以從以下兩個主要方面考慮來決定是選擇Base-8或Base-12 MTP/MPO布線系統：
光纖利用率
在高密度網絡布線中，Base-12 MTP/MPO光纖跳線更具優勢，因?yàn)樗哂懈嗟睦w芯和更高的密度。但是，Base-8 MTP/MPO光纖跳線比Base-12 MTP/MPO光纖跳線具有更好的光纖利用率。盡管對于大多數數據中心運營商而言，Base-12 MTP/MPO線纜仍然是最常見的選擇，因?yàn)楝F(xiàn)階段暫時還沒有能使用12根光纖的標準化光模塊。很多光模塊（例如SR4光模塊）僅使用8根光纖的接口。Base-8 MTP/MPO線纜可以使客戶將光纖直接連接到光模塊，而不會浪費任何光纖。如果我們?cè)诠饽K中使用僅需八根光纖的12芯連接器，則意味著有四根光纖未使用。您可以使用轉換線纜將Base-12 MTP/MPO光纖跳線轉換為Base-8 MTP/MPO光纖跳線（例如，將兩個Base-12 MTP/MPO光纖跳線轉換為三個Base-8 MTP/MPO光纖跳線）以充分利用光纖。但是，這會導致額外的插入損耗，從而降低光纖跳線的性能。
除此之外，當使用MTP到LC雙工分支線纜來連接時，Base-8 MTP/MPO光纖跳線可以分為4個LC雙工跳線，因?yàn)?可以被4整除。如果您使用Base-12 MTP到LC雙工分支線纜，將獲得6個LC雙工跳線。但是這些線纜無法完全連接到具有16或32芯的跳線，因?yàn)?不能被16或32完全整除。
因?yàn)锽ase-8 MTP/MPO線纜的光纖利用率大于Base-12 MTP/MPO光纖跳線，所以Base-8 MTP/MPO光纖跳線是MTP高密度布線的是一個更好的選擇。當然，如果您不介意浪費光纖，也可以選擇Base-12 MTP/MPO光纖跳線。
未來布線系統
在規模較小的網絡（例如10G布線系統）中，Base-8和Base-12 MTP/MPO光纖布線系統都可以無縫轉換為2芯布線系統。但是，對于大型數據中心的布線中（例如40G，100G甚至400G布線系統），Base-8 MTP/MPO布線系統則能獲得更廣泛的市場認可，因?yàn)槭褂?芯光模塊可以部署更多的40G和100G連接。使用400G QSFP-DD光模塊和MTP-16中繼線纜的400G直連方案也是如此。此外，由于一根Base-24 MTP/MPO線纜可以分為三個Base-12 MTP/MPO光纖跳線，所以Base-8 MTP/MPO光纖跳線可以與Base-24 MTP/MPO光纖跳線無縫地配合使用。如今，10G網絡的部署仍可以采用Base-8 MTP/MPO光纖布線系統，因?yàn)樵趯⒕W(wǎng)絡升級到40G或100G時會更加的簡單和具有經濟效益。而B(niǎo)ase-12 MTP/MPO光纖布線系統對于具有8根光纖的光模塊來說并不是最佳選擇。
Base-8與Base-12 MTP/MPO光纖布線系統的常見問題解答
問：可以同時使用Base-8和Base-12 MTP/MPO光纖跳線嗎？
答：不可以，不能直接混合Base-8和Base-12 MTP/MPO光纖跳線的組件，或?qū)ase-8 MTP/MPO光纖跳線插入具有12根光纖的光模塊。因?yàn)锽ase-12 MTP/MPO光纖跳線通常在兩端都具有未固定的MTP連接器，并且需要和已固定的12芯分支線纜模塊一起使用，而B(niǎo)ase-8 MTP/MPO光纖跳線的兩端都具有固定的MTP連接器。
問：是否可以在同一數據中心中使用Base-8和Base-12 MTP/MPO光纖布線系統嗎？
答：可以在同一數據中心內部署B(yǎng)ase-8和Base-12 MTP/MPO光纖布線系統嗎，只要它們的連接是分開的即可。 |
