| 梯級式電纜橋架說明:
 梯級式電纜橋架是根據(jù)國內外有關及我廠同類產品改進而成。它具有重量輕、成本低、造型別具特色、安裝方便、透氣性好等特點。它適用于一般直徑較大電纜的敷設，特別適用于高低壓電纜的敷設。
梯級式電纜橋架備有護罩，需要配護罩時可在訂貨式注明或按照護罩信號訂貨，其所有配作與托盤式、槽式、橋架通用。
梯級式電纜橋架其表面處理分為靜電噴塑、鍍鋅、噴漆三種，在腐蝕環(huán)境中可特殊防腐處理。噴塑為保證可靠接地，需用接地板（片）。

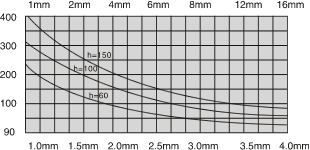

梯級式電纜橋架在不同跨距下最大允許均布及變形量
序 號
NO. |
型 號
Model |
寬 度
(B)
Width |
高 度
（H)
Height |
重量：kg/節(jié)
Weight:kg |
備注
Remarks |
| 1 |
T1-01-6-2 |
200 |
60 |
11.40 |
高度h為60、100時，
每端6只連接孔
6 holes ineither end of such cable tray with a height 60mm and 100mm |
| 2 |
T1-01-10-2 |
100 |
17.41 |
| 3 |
T1-01-15-2 |
150 |
25.91 |
| 4 |
T1-01-6-3 |
300 |
60 |
12.55 |
| 5 |
T1-01-10-3 |
100 |
18.57 |
| 6 |
T1-01-10-3 |
150 |
27.07 |
| 7 |
T1-01-6-4 |
400 |
60 |
18.70 |
| 8 |
T1-01-10-4 |
100 |
22.72 |
| 9 |
T1-01-15-4 |
150 |
28.22 |
| 10 |
T1-01-6-5 |
500 |
60 |
20.88 |
高度h為150時，
每端12只連接孔
12 holes ineither end of such cable tray with a height 60mm and 150mm |
| 11 |
T1-01-10-5 |
100 |
23.88 |
| 12 |
T1-01-15-5 |
150 |
29.38 |
| 13 |
T1-01-6-6 |
600 |
60 |
22.03 |
| 14 |
T1-01-10-6 |
100 |
25.03 |
| 15 |
T1-01-15-6 |
150 |
30.35 |
| 16 |
T1-01-6-8 |
800 |
60 |
25.34 |
| 17 |
T1-01-10-8 |
100 |
27.34 |
| 18 |
T1-01-15-8 |
150 |
32.84 |
|
注：T1-01彎通橋架備有護罩，需訂護罩請在訂貨時按型號注明，重量另計。
|
|
