| 一、BL6000靜電感應報警探測器簡介
1.BL6000靜電感應周界探測器是專業報警設備公司歷經數年研制開發的采用國際流行安防理念“阻擋為主、報警為輔”的新型周界探測器.BL6000靜電感應周界阻擋報警系統從本質上有別于傳統的微波、紅外對射、振動電纜、泄漏電纜及高壓電網等周界報警系統，具有性能穩定、安裝適應性強、性價比高等多項優點。
2.感應電纜探測器是利用介質可改變電場分布的原理，當物體靠近感應電纜時引起感應電場發生變化，探測器偵測到這種變化，經過信號放大、濾波、整形、信號采集、報警方案判斷后，判斷是否應該發出報警信號.
3.本探測器可以與市面任何品牌的報警主機兼容。本探測器可同各種接受開關信號的報警主機系統及監控聯動系統可靠兼容接口，組成各種不同功能的周界安防系統。
4.BL6000感應電纜探測器是一種室外應用的周界報警設備，安裝在被保護區域的四周圍墻上、鐵藝圍欄上或者落地式安裝在被保護區域的四周，當有人靠近、翻越感應電纜時，探測器就會感知到，并發出報警信號。本產品廣泛適用于監獄，看守所，別墅，飛機場，油庫，油井，變電站，養殖廠，果園，碼頭，博物館，智能小區等等
二、系統特點
1.這是新概念的周界報警系統——“有形”報警系統！專業的探測系統給入侵者威懾和阻擋的感覺，從而達到防范的目的，減少作案次數。
2.本系統可以適應于各種復雜地形，不受地形的高低、曲折、轉角等限制，不留死角，打破了紅外線微波墻等只適用于視距和平坦區域使用的局限性。
3.本系統同高壓電網有著本質的區別，安全性能好，不會危害生命。
4.本系統具有強大的整體防御能力和防破壞能力。無論“接近、觸摸、剪斷、翻越”均報警，傳感靈敏度可據用戶具體使用情況自行設定。
5.本系統可同一切接受開關信號的報警主機接口兼容，以實現遠程聯網報警等多種功能。
三、系統工作原理及參數
1．系統的工作原理
在需防護區域每隔4米安裝一根支架，在支架上根據安全等級架設多條探測電纜（在圍墻上安裝每兩條探測電纜間距為20cm，在地面上安裝每兩條探測電纜間距為30cm，探測電纜條數越多，安全等級越高），支架與探測電纜間加絕緣子隔離，這樣便構成一個電子圍欄。將探測器接入電子圍欄，通電時電子圍欄上產生有交變電磁場，當入侵者干擾（接近、觸摸、剪斷、翻越）該電磁場時，經探測器分析處理確認其幅度、方向、速度均滿足報警預定條件，立即往主機送出通或斷信號進行報警，通常主機采用多防區報警主機。
2．技術性能參數
a)供電電壓：220V50Hz/12V
b)額定輸入功率：≤15W
c)輸出特性：開信號/關信號
d)輸出脈沖寬度：1～2S
e)工作溫度：-40℃～+55℃
f)工作相對濕度：≤93%
g)外形尺寸:275×200×110
h)重量：2.5KG
四、系統方案設計依據
1. 單位對周界報警及自動化綜合管理系統的要。
2. 單位的具體特點；不規則地面安裝及主干道防護。
3. 公共安全行業標準及公安部對安全防范工程的管理要求。
4. GA/T75—94安全防范工程程序與要求；
5. GA/T75—94安全防范工程費用概預算定額辦法；
6. 有關法律及法規和國家政策。
五、感應電纜報警系統特點
1.系統特點
1）周界報警功能和實物圍欄阻擋相結合。
2）能夠適應各種復雜的地形，周界防護不留死角。
3）感應電纜上的電壓最大值12V，屬于安全電壓，對人沒有任何傷害。
4）當入侵者靠近感應纜線、剪斷感應電纜線和翻越感應電纜線時，都能發報警。
5）報警判別采用計算機冗余算法，克服了傳統探測器安全性差，誤報率高的缺點。
六、系統方案設計
1.探測系統的設計要求
1）、安全等級：
設計電子周界圍欄，通常把安全等級分為三級：
①一般安全級，采用二線制，防區分段不大于300m。
②中等安全級，采用三線制，防區分段不大于200m。
③高等安全級，采用四至八線制，防區分段不大于100m。
（注：獨立式電子圍欄通常采用4—8線制）。
2）安全性：
①不準在圍欄上接入交流電源，當產品失效或發生故障時，應保證電子圍欄不帶交流電。
②電子圍欄應與電力線路保持足夠的安全距離。
③應防止植物沿探測電纜向上生長，探測電纜與植物間的最小距離為1m（從植物搖擺時的接近位置計算）。
④探測器應就近單獨接地，不得與電力線路接地共用，接地電阻應小于10Ω。
⑤在空曠或有一定高度的地方，在雷電多發地區應單獨安裝避雷設施。
2.系統配置設計系
感應電纜報警系統由通用報警主機（比如：霍尼韋爾、博士、福克斯等）、感應電纜探測器、感應電纜探測器前端、電源線信號線等幾部分組成。感應電纜探測器主機分2線制和3線制輸出接口，感應線一般安裝在圍墻頂部，高度50厘米，探測高度可到80厘米，使用交流220伏供電，實際使用時，可以把感應電纜探測器主機放入防雨箱內。
另外，探測器外殼接地必須良好。本探測器的靈敏度是通過四檔開關來調節，1-4靈敏度增大，4-1靈敏度降低；本探測器頻率分為A、B、C、D四種，當使用多臺探測器時，須將兩臺相鄰探測器的頻率調開，若不調開，那將會產生誤報或是不報現象。

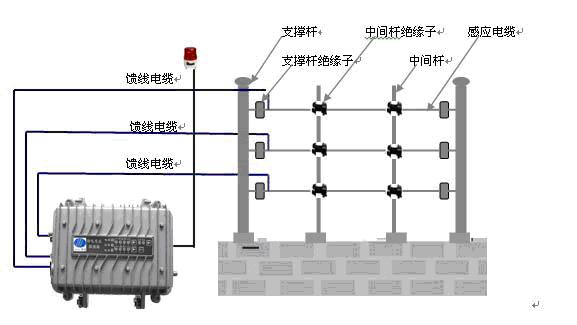

統原理圖如下：
3．感應電纜報警系統組網
1.對于周界長度較小的感應電纜報警系統，可以使用分線制6防區的通用報警主機，把每一臺感應電纜探測器的常閉報警輸出信號，連接通用報警主機上。
通用報警主機可以連接聲光報警器提示保安人員，進行報警情況處理；還可以通過連接報警聯動模塊，跟視頻監控DVR連接，實現報警聯動功能。
4.2.對于周界長度大的感應電纜報警系統，可以使用總線制的通用報警主機（比如霍尼韋爾、博士、福克斯等），通過RS485總線連接地址模塊后，分別連接每一臺感應電纜探測器。
同時，通用報警主機還可以連接繼電器聯動模塊，繼電器聯動模塊再連接監控系統的DVR，實現報警和監控的聯動功能。
|
