3.1、需求分析
綜合布線系統是大廈智能化系統的信息網絡基礎，本方案注重系統的質量、科學性、先進性、可靠性及安全性，易擴展同時本設計兼顧考慮大廈的應用特點，將來發展的需要。因此，在系統設計和產品選型中重點關注布線產品的質量、布線系統的模塊化、以及系統的安全性、可管理性和可維護性。
建設大廈綜合布線系統的目標是：以系統規范為指導，以具有當前國際領先水平的綜合布線技術、計算機技術、通訊技術和自動化技術為支撐，建立一套統一規劃、高度集成的布線系統，為大廈計算機網絡系統數據、圖像及控制信號提供統一的傳輸線路、設備接口和高質量的傳輸性能。全面實現大廈計算機通信網絡的通訊、辦公、管理手段的智能化、集成化，把大廈計算機通信網絡建成一個高起點、高標準、功能設施一流、且具有高開放性和平滑升級性的網絡平臺。
同時，該布線系統兼顧了計算機網絡系統未來的發展要求，提供20年保證；在大廈大樓增加新系統時，對新設備提供信號傳輸?shù)闹С帧?/SPAN>
作為大廈智能化系統的基礎平臺－寬帶綜合布線系統將為整個大廈的語音通信、寬帶數據、圖像聯網、大廈管理系統及網站建設提供高質量的傳輸通道。大廈大樓內的各個功能區通過高性能的結構化綜合布線系統連接起來，組成一套具備高傳輸帶寬的、結構化的信息高速公路。綜合布線系統功能滿足下列需求：
計算機網絡；
電話；
具備實現BAS、CAS、OAS、SCS等系統網絡集成的條件；
具備實現視頻傳輸?shù)臈l件；
其他符合布線標準的信號、數據傳輸；
根據需求，我們的布線系統設計方案中包括了工作區子系統、水平子系統、管理區子系統、垂直子系統和設備間子系統。
3.2、系統功能
本方案提出的綜合布線系統實現了大廈設備的網絡物理層上的相互聯系，滿足系統間信息共享的要求，為大廈集中管理以及與Internet的連接建立了的基礎設施。具體來說,，本方案設計的布線系統可以支持以下各類應用及設備：
話音：
交換機、電話、傳真、衛星通訊、電話會議、語音信箱等；
數據：
快速以太網、千兆以太網、1.2GATM、TCP/IP、INTERNET、INTRANET等；
視頻：
視頻監控系統、電視會議、可視圖文、自動控制等音、視頻和控制信號。需要指出的是視頻、射頻、公眾廣播、自動控制等系統技術方面，設計理論和多個項目的實踐已證實采用的結構化布線系統可達到與傳統布線方式同等的傳輸質量和傳輸距離；但在工程造價方面，由于結構化布線系統要配備專用的適配器，以至工程造價將會有很大的提高，故本次設計只提供了高性能的傳輸鏈路，在技術發展造價降低時，或有此類需要時提供堅實的支持。
3.3、系統構成
如上圖所示，整個布線系統由如下幾個部分構成：
A．工作區子系統
B．配線子系統
C．管理子系統
D．干線子系統
E．設備間子系統
3.4、系統設計
大廈智能化系統工程－綜合布線工程整個布線系統選用星型結構，從插座至樓層配線架，最后通過數據/語音主干線纜統一連接至相應的數據和語音機房，以便于集中式管理。
根據圖紙，整個綜合布線系統設置了配線間和主機房，整個系統水平布線滿足小于90米的布線標準要求。
數據和語音都采用六類非屏蔽雙絞線傳輸，數據主干采用8芯萬兆多模光纜，語音主干采用100對或50對大對數電纜。

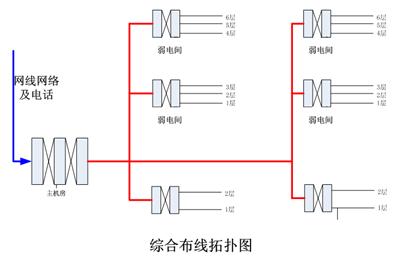

綜合布線系統拓撲圖情況如下：
1）、工作區子系統
工作區布線子系統由終端設備和連接到信息插座的連線組成。工作區子系統數據和語音部分均為非屏蔽銅纜到桌面。采用安普非屏蔽模塊和傳輸線纜進行設計。
工作區布線子系統由終端設備連接到信息插座、面板等組成，它包括裝配跳線、適配器和連接所需的擴展跳線，并在終端設備和I/O之間搭橋，起到終端設備與網信息座的橋梁作用。

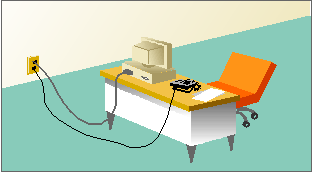

工作區子系統示意圖

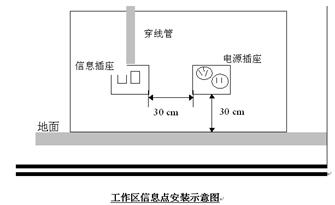

RJ45埋入式信息插座與其旁邊電源插座應保持30cm的距離，信息插座和電源插座的低邊沿線距地板水平面30cm。如下圖所示：
工作區面板根據數據，語音信息點使用功能的不同，統一編號，采用防水不干膠標簽，粘貼在信息面板預留的專用標簽處，美觀大方，牢固耐用，非常方便使用。可提供多種底色的標識，更適于配合用戶的彩色化標識管理。
2）、水平布線子系統

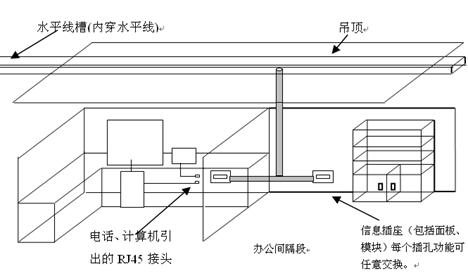

水平子干線系統實現信息插座和管理子系統的連接，將主干子系統的線路延伸到用戶工作區子系統。該系統是從各個子配線間出發連向各個工作區的信息插座。如圖：
水平子系統示意圖
水平布線子系統是整個布線系統的一部分，它將干線子系統線路，通過線槽和穿線管延伸到用戶工作區(信息插座模塊等)。水平布線子系統與干線子系統區別在于：水平布線子系統大部分處在一個樓層，并端接在信息插座或區域布線的中轉點。
水平布線子系統一端端接于信息插座，另一端端接在干線配線間或設備機房的管理配線架。水平干線最長的不能超過EIA/TIA568A的90米上限，因此能保證未來各類快速網絡的發展和應用，適應各種不同應用的通訊傳輸要求。
考慮到這種情況，本著經濟適用并滿足使用功能滿足的設計原則。
采用走吊頂內的輕型裝配式槽形電纜橋架的方案，為水平線系統提供機械保護和支持。電纜橋架安裝在吊頂內，從弱電配線間引向各個設有信息點的房間外走廊。再由預埋在墻內的不同規格的鐵管，將線路引到墻上的暗裝金屬底盒內，信息面板安裝在底盒上，距水平樓面0.3米。
本方案為典型的水平布線方式：各個信息插座通過沿墻柱敷設的金屬管經樓內走道吊頂內的金屬主干線槽至各樓層配線間，比較簡捷、美觀，適合于新建建筑物的施工。
如下圖所示：
3）、主干區子系統
垂直線纜是各層分配線架與主配線架連接的主干線纜，線纜比較集中。話音選用三類大對數電纜由各配線架直接引至主設備間的配線架，這樣既考慮了系統的先進性，又有較高的性價比，應用也比較靈活。
垂直主系統主要用于連接各層配線室，并連接主配線間。
語音采用了三類大對數作為語音主干。
數據采用室內8芯多模光纜作為數據主干。
4）、管理區子系統
管理子系統定義了水平分布子系統與干線子系統（主干）之間的交接。
各管理子系統負責相應樓內各樓層信息點的配線管理。
分配線間數據主干光纖、語音大對數電纜、數據六類非屏蔽線纜的端接分別使用1U光纖配線架、110語音配線架（主干）、24口數據配線架和110語音配線架（水平區）。
配線間內采用的19”、1U標準光纖配線箱、19”24/六類非屏蔽配線架或110配線架等。
數據配線架選用高密度、省空間（24口/1U），可支持T568A或T568B的接線方式。
本設計方案采用T568B的接線方式。
綜合布線的每條電纜、光纜、配線設備、端接點、安裝通道和安裝空間均應給定唯一的標志。標志中可包括名稱、顏色、編號、字符串或其他組合；
配線設備、纜線、信息插座等硬件均應設置不易脫落和磨損的標識，并應有詳細的書面記錄和圖紙資料；
配線設備采用統一的色標區別各類用途的配線區。
本次機柜設置如下：考慮到網絡信息室未來的擴展需要和統一規劃，本次布線機柜選用600mm（W）×600mm（D）×2000（H）的標準布線機柜。
5）、設備間子系統
設備間通常來說就是一個大型的電信間，也被稱為機房，為整棟智能大廈或建筑群提供連接服務，設備間通常安裝有大型通信設備、主機或服務器的區域。
設備間系統主要包括用于連接內部網或公用網絡所需要的各種設備和線纜。
本設備間選用的是42U的落地式機柜，
端接主干大對數線纜的配線架，使用110型魚骨架。
端接主干6多模室內光纜，采用模塊化光纖2U配線箱+12芯/組的ST多模耦合器組。
本項目的設備間設置在客房部的的1層，所有的配線間匯聚到此。
設計注意事項：
根據圖紙所示，本次機房的面積為6平米。這個面積對于五星級智能大廈的網絡核心機房來說，面積比較小。這部分在裝修設計要特別注意。
中心機房可能會同時具有智能大廈的網絡中心機房、服務器中心機房、網絡程控交換機機房、有線電視機房的統一體。
3.5、綜合布線系統特點
◆系統化工程：
綜合布線是一套完整的系統工程,包括傳輸媒體（雙絞線)、連接硬件（包括跳線架、模塊化插座、適配器、工具等）、安裝、維護管理及工程服務等。
◆模塊化結構：
綜合布線系統的設計使得用最小的附加布線與變化(如果需要的話)就可實現系統的搬遷、擴充與重新安裝。
◆獨立于應用：
作為CCITT七層協議中最底層的物理層，綜合布線系統構成了某種基本鏈路,像一條信息通道一樣來連接樓宇內或室外的各種低壓電子電氣裝置。這些信息路徑提供傳輸各種傳感信息及綜合數據的能力。
◆靈活方便性：
綜合布線系統的設計同時兼容話音及數據通信應用。這樣一來減少了對傳統管路的需求，同時提供了一種結構化的設計來實現與管理這一系統。
◆技術超前性：
綜合布線系統允許用戶有可能采用各種可行的新技術。這是因為綜合布線系統獨立于應用，并能對未來應用提供相當?shù)挠喽取?/SPAN>
如果說信息系統是智能建筑的靈魂，那么布線系統就相當于信息系統的神經。因此，可以說布線技術的選擇和布線系統的設計就決定了整個智能大廈的信息系統的生命力，它將關系到智能大廈未來三十年甚至五十年的使用效果。 |
